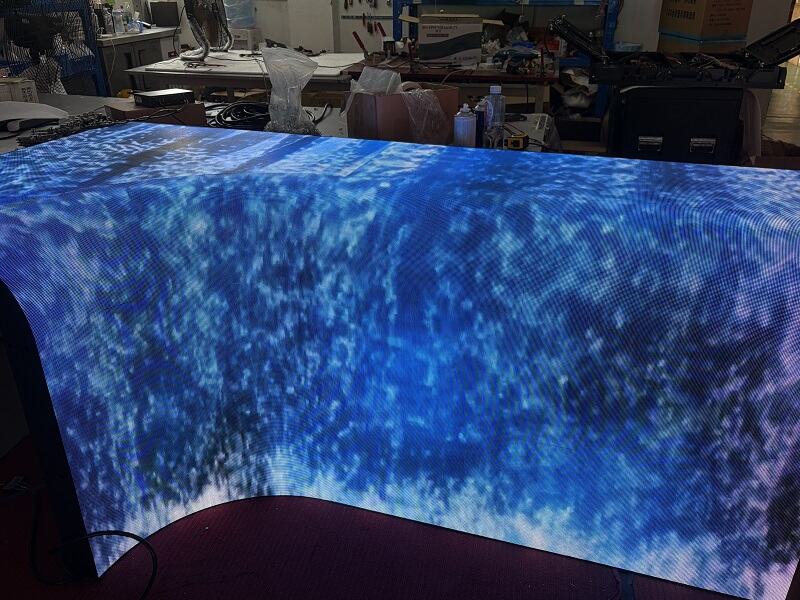

Hur man ansluter en anpassad LED-skärm

Kopplingsschemat för en oregelbunden LED-skärm är i grunden detsamma som för en standardrektangulär LED-skärm, eftersom båda systemen använder strömkablar och signalkablar. Oregelbundna LED-skärmar – såsom sfäriska, cylindriska, vågformade och polygonala skärmar – kräver dock mer avancerad kopplingsdesign på grund av sina icke-standardiserade strukturer.

Ingenjörer måste ägna särskild uppmärksamhet åt kabelföring, topologidesign, signalssynkronisering och fysiska installationsdetaljer.

1. Förberedelse innan kablingsarbete

Förstå de två huvudtyperna av kablar

En oregelbunden LED-skärm använder två kärnkablingsystem:

Strömkablar

Strömkablar levererar el från växelströmskällan till LED-modulerna och kontrollsystemet.

Arbetsflödet är:

220 V växelström → Strömfördelningskabinett → Strömförsörjningsaggregat → 5 V likströmsutgång → LED-moduler och kontrollkort

Signalkablar

Signalskablar överför visningsdata från kontrollsystemet till skärmmodulerna.

Signalsökvägen följer vanligtvis:

Sändarkort → Mottagarkort → LED-moduler

Beroende på projektet kan ingenjörer använda:

• Bandkablar
• Ethernet-kabler
• Fiberoptiska kablar

Planera kabelföringen i förväg

Oregelbundna LED-displayar får inte ha synliga kablar, eftersom synliga ledningar påverkar den visuella utseendet.

Därför leder ingenjörer vanligtvis alla kablar inuti bärande strukturen.

Innan installation bör teamen:

• Bygga en 3D-strukturmodell
• Markera modulkordinater
• Planera strömföringsvägar
• Designa signalföringsvägar
• Undvika kabelkorsningar och snodda kablar

Bra förplanering minskar dramatiskt installationsproblem senare.

2. Strömkabelanslutning

Grundläggande strömanslutningsprocess

Den standardiserade strömförloppet inkluderar:

1. Anslut 220 V växelström till distributionskabinettet
2. Distribuera ström till växelströmsnätspänningsaggregat
3. Omvandla växelström till 5 V likströmsutgång
4. Leverera ström till LED-moduler och mottagarkort

Bekräfta strömpoläriteten

Rätt polaritet är avgörande.

• Röd ledning = +5 V
• Svart ledning = GND

Omvänd polaritet kan skada LED-moduler eller styrsystem omedelbart.

Särskilda elkraftkrav för oregelbundna skärmar

Oberoende elkraftförsörjning per avsnitt

Varje kabinett eller visningszon bör idealiskt sett använda en separat elkraftförsörjning från distributionskabinetten.

Denna konstruktion minskar spänningsfallen som orsakas av långa seriekopplade elkraftanslutningar.

Rätt kabellängd

Ingenjörer använder vanligtvis kopparkärnkablar större än 4 mm².

Systemet bör stödja cirka:

• 700 W per kvadratmeter
• Plus minst 30 % elkraftreserv

Värmebehandling

Stängda strukturer, såsom sfäriska LED-skärmar, fångar in värme lätt.

Installatörer bör därför placera minst två kylfläktar per kvadratmeter inuti slutna strukturer.

Dessutom bör ingenjörer separera fläktrörelser från signalrörelser för att minimera störningar.

3. Signalkabelns anslutning

Standardsekvens för signalanslutning

De flesta LED-system använder seriekopplad signalöverföring.

Signalflödet måste förbli konsekvent:

Sändkort → Modulens IN-port → Modulens OUT-port → Nästa moduls IN-port

Kedjan fortsätter sekventiellt genom hela displayen.

Viktiga signaldefinitioner

Typiska LED-modulens flätkablar innehåller:

Dessa signaler måste förbli stabila för korrekt synkronisering.

4. Särskilda kablingskrav för olika oregelbundna LED-former

Sfäriska ledskärmar

Latitud- och longitudroutning

Ingenjörer kopplar vanligtvis sfäriska skärmar symmetriskt runt ekvatorlinjen.

Signalsladdar löper vertikalt i longitudinella riktningar, medan varje breddgradsring ansluts sekventiellt.

Flexibla modulanslutningar

Sfäriska displayar använder vanligtvis:

• Triangulära flexibla moduler
• Diamantformade flexibla moduler

Avståndet mellan modulerna bör förbli under 2 mm.

Överväganden för upphängningskonstruktion

Kablarna i den övre halvklotet kräver extra slapp för att förhindra att tyngdkraften drar loss kontaktdon på lång sikt.

Cylindriska LED-skärmar

Cirkulär daisy-chain-routning

Modulerna ansluts ring för ring runt cylinderns omkretsring.

Ingenjörer måste dock undvika att skapa en sluten signalloop, eftersom ringtopologi kan ge upphov till datakonflikter.

Vertikal kabelförädling

Vanligtvis:

• Strömkablarna förs vertikalt nedåt
• Signalkablarna döljs längs den inre omkretsen

Detta gör installationen ren och ordentlig.

Böjda och vågformade LED-skärmar

Skydd för flexibla bandkablar

Flexibla modulkablar får aldrig böjas mer än 90 grader.

Överdriven böjning kan bryta de interna ledarna.

Signalroutning med lika längd

De tre viktigaste synkroniseringssignalerna är:

• CLK
• Lat
• OE

Dessa ledningar bör ha så lika längd som möjligt.

Om det behövs använder ingenjörer slängformad routning för att kompensera för skillnader i väglängd.

Även en tidskillnad på 5 cm på en klockledning kan orsaka:

• Blinkande
• Ljusa linjer
• Delvis desynkronisering

Oregelbundna polygonformade LED-skärmar

Installering baserad på koordinater

Team markerar vanligtvis modulpositioner med mätutrustning innan kablingsarbetet påbörjas.

Installations tolerans bör ligga inom 1 mm.

Kantskydd

Polygonkanterna bör använda ramar av aluminiumlegering för att skydda anslutningar mot oavsiktliga stötar.

5. Nätverkstopologi och långdistansöverföring

Föredra stjärntopologi

För oregelbundna LED-skärmar fungerar stjärntopologi bättre än långa seriekopplingar.

Idealt sett:

• Varje kabinett använder ett eget mottagarkort
• Varje mottagarkort ansluts separat till kontrollsystemet

Denna struktur minskar:

• Signaldämpning
• Latensackumulering
• Risken för kaskadfel

Använd fiberkommunikation för långdistans

Ethernet-kablar blir otillförlitliga bortom cirka 70 meter.

Installationer på lång distans bör byta till:

• Enskilt läge fiber
• LC-optiska kontakter
• Fibertransceivers

Fiberöverföring ger bättre stabilitet och starkare motstånd mot elektromagnetisk störning.

Impedansanpassning och jordning

Stabil synkronisering kräver korrekt elektrisk konstruktion.

Bästa praxis inkluderar:

• Anpassa CLK-impedansen till 50 Ω
• Lägg till 120 Ω avslutningsmotstånd
• Användning av gemensam jordning för alla mottagarkort
• Installation av keramiska avkopplingskondensatorer på 0,1 μF nära driv-IC:er

Dessa åtgärder minskar signalreflektion och dämpar elektrisk störning.

6. Kontrolllista för inspektion efter kablingsarbete

Innan systemet slås på bör ingenjörer noggrant kontrollera varje objekt.

7. slutsats

Kablingsprinciperna för oregelbundna LED-skärmar kan sammanfattas som:

Tre fasta regler

• Fasta modulkordinater
• Fast signalriktning
• Fast strömpolaritet

Tre dolda regler

• Dölj strömkablarna inuti konstruktionen
• Dölj signalkablarna bakom ramverket
• Dölj kabelföringar längs bärande strukturer

Tre synkroniseringsregler

• Klocksignalroutning med lika längd
• Enhetlig jordning
• Synkroniserad systemstart

Även om oregelbundna LED-skärmar verkar betydligt mer komplexa än traditionella rektangulära skärmar gör korrekt 3D-planering och strukturerad kabelföring installationen långt mer hanterbar.

Nyckeln är att följa den fördefinierade numreringssekvensen noggrant och undvika tillfällig ommatning på plats så mycket som möjligt.
