Hur fungerar en LED-skärm i burksform?

När människor först ser en lED-skärm i burkform , ställer de vanligtvis samma fråga:

”Hur fungerar det där?”

På första anblick verkar displayen nästan omöjlig. Videor sveper smidigt runt en böjd yta, animationer behåller sina proportioner och innehållet verkar perfekt justerat från flera betraktningsvinklar. Hemligheten är dock inte magi. I de flesta fall beror effekten på mappning i LED-styrsystemet och konfiguration av sändkortet.

Nyligen besvarade en skapare precis denna fråga med ett kort svar:

”Justera bara styrsystemet på sändkortet.”

Även om svaret låter enkelt avslöjar det faktiskt flera viktiga saker om hur cylindriska LED-displayar fungerar.

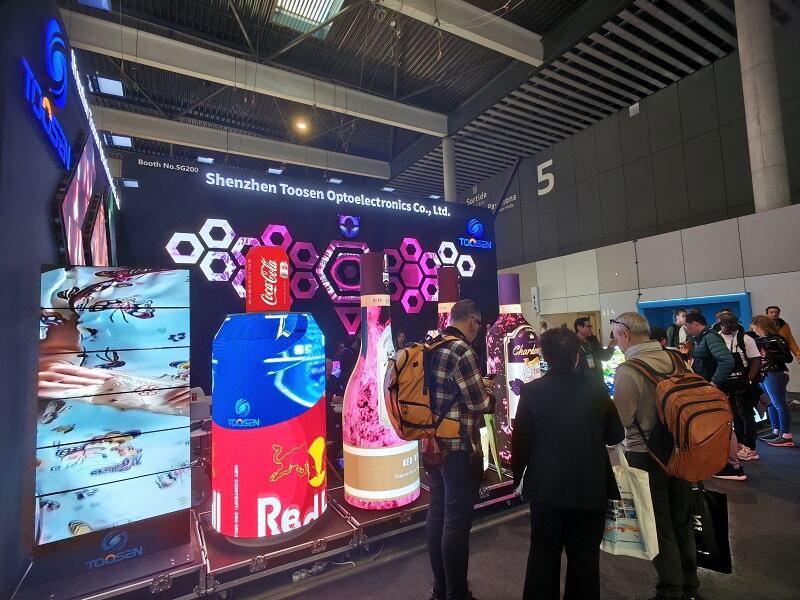

Vad är en burkformad LED-skärm?

En burkformad LED-skärm är en cylindrisk LED-display som är utformad för att likna en läskburk eller en rund pelare. Tillverkare använder vanligtvis dessa displayar för:

• Reklam inom detaljhandeln
• Varumärkesactivationer
• Köpcentrum
• Mässor
• Immersiva utställningar
• Scenografi
• Digitala konstinstallationer

Till skillnad från platta LED-skärmar måste cylindriska LED-skärmar visa videoinnehåll som är formanpassat till en böjd struktur utan förvrängning. Den här utmaningen kräver både hårdvarukonstruktion och programvarubaserad avbildning.

Skärmen använder vanligtvis standard-LED-moduler

Många tror att dessa skärmar kräver särskilt tillverkade böjda paneler. I verkligheten används dock de flesta projekt standard-LED-moduler eller flexibla LED-moduler som arrangeras i en cirkulär struktur.

Ingenjörsteamet gör vanligtvis följande:

1. Bygger ett cylindriskt ramverk
2. Installerar LED-moduler runt ramverket
3. Ansluter mottagarkort
4. Konfigurerar sändarkortsprogramvaran
5. Avbildar pixlarna så att de anpassas till den cylindriska formen

Som resultat kan skärmen visa sammanhängande innehåll över hela ytan.

Det verkliga hemligheten är LED-mappning

Uttrycket "justera sändkortets kontrollsystem" avser främst LED-pixelmappning.

På en vanlig platt skärm följer pixlarna ett enkelt rektangulärt layoutmönster. En LED-skärm i burkform använder dock en icke-standardiserad struktur. Därför måste ingenjörer omdefiniera hur kontrollen distribuerar videodata över skärmen.

Den här processen inkluderar:

• Ommappning av pixelkoordinater
• Kabinettkonfiguration
• Signalvägledning
• Uppdatering av upplösning
• Rotationsinställningar
• Mappning av oregelbunden layout

Utan korrekt mappning skulle videon se utsträckt, trasig eller felplacerad ut.

Varför sändkortet är viktigt

Sändkortet fungerar som hjärnan i LED-displayssystemet. Det tar emot videosignaler från en mediekälla och distribuerar data till mottagarkort inuti LED-kabinetterna.

Populära varumärken för LED-styrsystem inkluderar:

• - Novastar
• Färgljus
• Brompton Technology

Dessa system gör det möjligt for ingenjörer att konfigurera oregelbundna LED-layouter direkt i styrprogramvaran.

Till exempel kan tekniker:

• Rotera moduler
• Omordna kabinetternas positioner
• Tilldela anpassade koordinater
• Skapa cylindrisk avbildning
• Korrigera bildförvrängning

Därför ser publiken en perfekt inlindad bild trots att den fysiska skärmens form är ovanlig.

Anpassas även videoinnehållet?

Ibland ja – men inte alltid.

Det finns två huvudsakliga sätt att skapa visuellt innehåll för en cylindrisk LED-skärm.

1. Förinlindat videoinnehåll

Med denna metod förvränger skaparna videon innan uppspelning. Skärmen återställer sedan bilden visuellt när den lindas runt cylindern.

Detta tillvägagångssätt fungerar, men det har begränsningar:

• Varje video kräver specialredigering
• Utbyst av innehåll blir långsammare
• Realtime-uppspelning är svår

2. Mappning av styrsystem

De flesta professionella projekt föredrar denna metod.

Istället for att redigera varje video manuellt konfigurerar ingenjörerna LED-styrsystemet så att det hanterar mappningen automatiskt.

Som resultat:

• Standardvideor kan spelas upp normalt
• Innehållsändringar blir enklare
• Realtime-rendering blir möjlig
• Liveevenemang körs smidigare

Därför fokuserade den ursprungliga kommentaren på sändkortet snarare än på själva videon.
