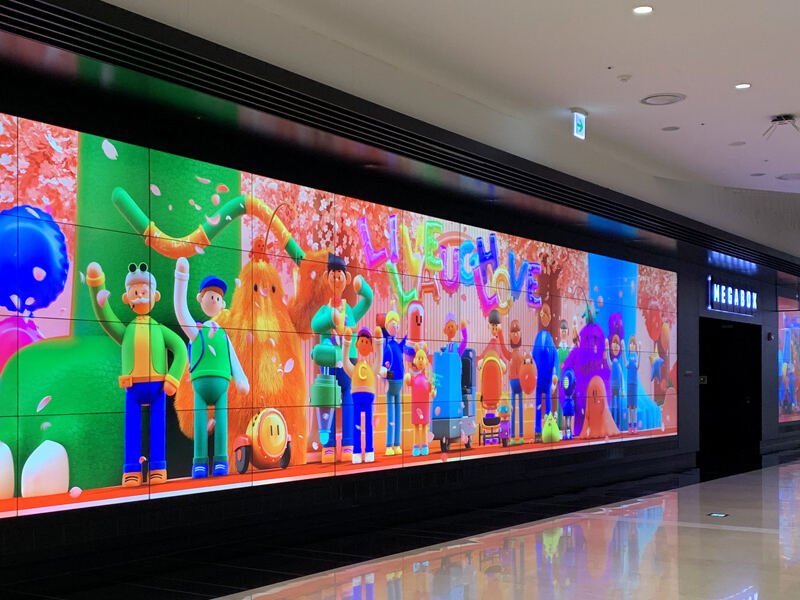

Hur man beräknar LED-displayens ljusstyrka

Ljusstyrka är en av de viktigaste prestandaindikatorerna för en LED-skärm. Den avser mängden ljus som skärmen emitterar under specifika förhållanden och mäts vanligtvis i candela per kvadratmeter (cd/m²).

I allmänhet ger en ljusare LED-display starkare ljutsläpp, högre kontrast och bättre motstånd mot störningar från omgivande ljus. Den krävda ljusstyrkan beror främst på installationsmiljön och betraktningsförhållandena.

För att förstå LED-display ljusstyrka måste du först förstå flera nyckelbegrepp.

1. Ljusstyrka för en enskild LED-lampa

Ljusstyrkan för en enskild LED-lampa avser ljusintensiteten som avges av varje färgchip inuti LED-paketet. Den mäts vanligtvis i millicandela (mcd).

Ljusstyrkan för en LED beror på faktorer såsom:

• LED-material
• Tillverkningsprocess
• Drivström
• Chipkvalitet

Olika LED-färger har också olika ljusstyrkor. Typiska värden är:

2. Ljusstyrka för varje pixel

Varje pixel i en LED-skärm består av flera LED-lampor i olika färger. Därför motsvarar ljusstyrkan för en pixel den sammanlagda ljusstyrkan från alla LED-lampor inom den pixeln och uttrycks vanligtvis i candela (cd).

Den faktiska pixelljusstyrkan beror på:

• Antalet LED-lampor per pixel
• Färgkombinationsförhållandet
• Skärmmodellen och konfigurationen

Till exempel kan en P16-LED-skärm använda en pixelstruktur som 2R1G1B (två röda LED-lampor, en grön LED-lampa och en blå LED-lampa). Den totala pixelljusstyrkan är summan av ljusstyrkan från varje färg.

3. Total skärmhellighet

Den totala ljusstyrkan för en LED-skärm avser den sammanlagda ljusflödesutgången från alla pixlar dividerat med skärmens yta. Detta värde mäts i cd/m².

Flertalet faktorer påverkar den slutliga skärmens ljusstyrka, bland annat:

• Pixeltäthet (upplösning)
• Scanningsläge
• Drivström
• LED-kvalitet
• Skärmkonfiguration

Till exempel kan en P16-LED-skärm med:

• 3906 pixlar per kvadratmeter
• 1/4-scanningsläge

teoretiskt uppnå en ljusstyrka på cirka 4138–4150 cd/m².

Formler för beräkning av ljusstyrka

1. Ljusstyrka per enskild LED-lampa

2. Ljusstyrka för varje pixel

3. Total skärmhellighet

Exempel: Beräkning av ljusstyrka för utomhus-LED-display P16

Anta en P16 utomhus-LED-display med följande specifikationer:

• Pixelpåbyggnad: 2R1G1B
• Scanningsläge: 1/4-scanning
• Pixeltäthet: 3906 pixlar/m²
• Röd LED-ljusstyrka: 800 mcd
• Grön LED-ljusstyrka: 2300 mcd
• Blå LED-ljusstyrka: 350 mcd

Steg 1: Beräkna pixelens ljusstyrka

Steg 2: Beräkna teoretisk skärmhellighet

Därför är den teoretiska maximala ljusstyrkan för denna P16-LED-skärm ungefär:

Hur man beräknar ljusstyrkan för en enskild LED från känd skärmhellighet och pixeltäthet

Om skärmhelligheten och pixeltätheten är kända kan du uppskatta ljusstyrkan för varje enskild LED.

Beräkningsformel

Antag en pixelkonfiguration med 2R1G1B:

Röd LED-ljusstyrka

Grön LED-ljusstyrka

Blå LED-ljusstyrka

Praktiskt exempel

Antag:

• Pixeltäthet: 2500 pixlar/m²
• Pixelstruktur: 2R1G1B
• Skärmens ljusstyrka: 5000 cd/m²

Röd LED-ljusstyrka

Grön LED-ljusstyrka

Blå LED-ljusstyrka

Total pixelhellighet

Så är ljusstyrkan för varje pixel:
