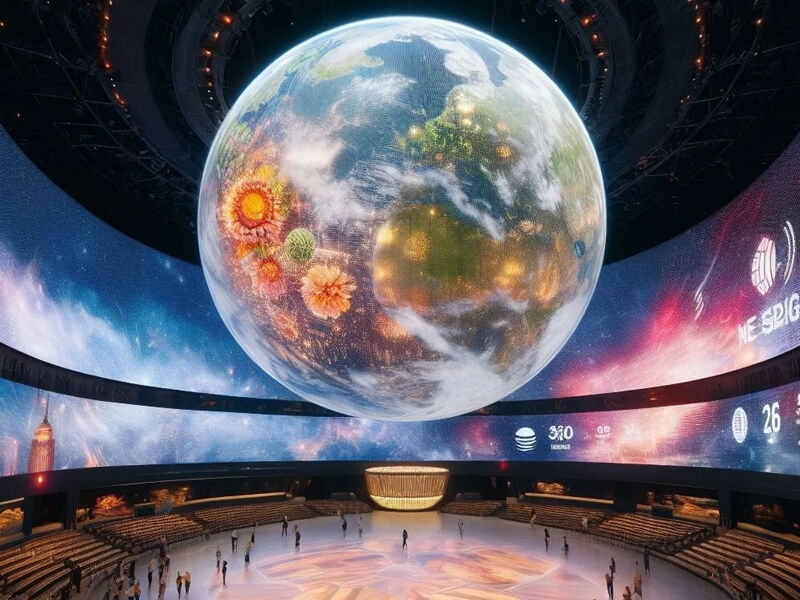

Hur små LED-moduler uppnår 360° sömlösa sfäriska LED-display utan svarta kanter

Att skapa en verkligt sömlös sfärisk LED-skärm är långt svårare än att bygga en konventionell böjd skärm. En sfär introducerar kontinuerlig flerriktad krökning, vilket innebär att traditionella rektangulära LED-kabinetter inte naturligt passar strukturen.

Om ingenjörer använder standardkvadratiska moduler uppstår snabbt följande på sfären:

• synliga sömmar
• vinklade luckor
• kantskuggning
• avbrott i svarta kanter

För att uppnå en slät 360°-visuell yta måste tillverkare kombinera specialiserad modulgeometri, precisionsmekanik och avancerade bildkorrigeringstekniker.

Nedan följer de viktigaste metoderna för att eliminera svarta kanter på sfäriska LED-skärmar.

1. Användning av små hexagonala eller bikaksmönstrade LED-moduler

Det första och viktigaste steget är att välja rätt modulstruktur.

I stället för konventionella rektangulära paneler använder sfäriska displayar vanligtvis:

• hexagonala moduler
• moduler i bikakemönster
• miniatyra LED-enheter med oregelbundna former

Vanliga modulstorlekar inkluderar:

• 160 mm
• mindre anpassade format

Dessa små moduler anpassar sig naturligt bättre till sfärisk geometri än stora platta skåp.

Eftersom hexagoner approximerar krökta ytor effektivare minskar de:

• vinkelformade döda zoner
• hörnöppningar
• synlig segmentering

Som ett resultat uppnår sfären en jämnare visuell kontinuitet över hela ytan.

Ju mindre modulstorleken blir, desto närmare närmar sig den slutliga konstruktionen en verklig sfär.

2. Precision i strukturell montering med extremt smala fogar

Mekanisk precision är lika avgörande.

Modern sfäriska LED-skärmar använder ofta:

• lättviktiga ramverk av kolfiber
• anpassade sfäriska kabinetter
• dedicerade böjda låssystem

Dessa strukturer gör det möjligt for ingenjörer att kontrollera modulnähterna extremt noggrant.

I högkvalitativa projekt kan tillverkare minska gliporna till:

mindre än 0,3 mm

Denna nivå av precision hjälper till att eliminera:

• svarta nätläckningar
• kantskuggor
• synliga vita glipor
• inkonsekventa övergångar

På fysikalisk nivå är minimering av själva nähten grunden för att uppnå en visuellt sömlös sfär.

3. 3D-modellering och pixelmappningskorrigering

Även med perfekt mekanisk montering kräver sfäriska displayar fortfarande digital korrigering.

Varför?

Eftersom platt videoinnehåll inte naturligt avbildas på en sfär.

Utan korrigering kan displayen visa:

• förstreckta bilder
• förvrängda grafik
• kantrevning
• svarta polzoner

För att lösa detta bygger ingenjörer först en komplett 3D-digital modell av sfären.

Styrsystemet genererar sedan:

• icke-linjära pixelmappningstabeller
• geometriska korrigeringstabeller (LUT)
• sfärisk avbildningskompensation

Dessa algoritmer omapperar videoinnehåll dynamiskt så att bilderna sveper smidigt runt den böjda ytan.

Som resultat:

• övergångar verkar kontinuerliga
• kantskärning försvinner
• visuell flöde förblir naturligt från varje vinkel

Denna process är avgörande för verklig 360°-immersion.

4. Anpassning av fullsfäriskt innehåll

Endast hårdvara kan inte eliminera svarta kanter.

Innehållsproduktion spelar också en stor roll.

Om designers använder standardrektangulära videoresurser på en sfär uppstår svarta områden ofta:

• nära polerna
• runt de övre och undre halvkulorna
• vid extrema betraktningsvinklar

Därför skapar professionella sfäriska LED-projekt media specifikt för:

360° sfäriska projektmiljöer

Innehållslag använder vanligtvis:

• ekvirektangulär rendering
• sfäriska animeringsarbetsflöden
• immersiva panoramiskarbetssätt

Detta säkerställer att det visuella materialet fullständigt matchar sfärens geometri.

När innehåll och hårdvara är korrekt justerade ser publiken en kontinuerlig omslutande bild istället för en sträckt platt skärm.

5. Modullayout med full täckning utan tomma zoner

En verkligt sömlös sfär kräver fullständig yttäckning.

Tillverkare använder därför:

• modullayouts med full omslutning
• kontinuerlig poltäckning
• oavbruten omfångsfördelning

Inga tomma reservzoner återstår på:

• den övre polen
• den undre polen
• den sidokantlinjen

Dessutom kombinerar moderna system ofta detta med:

• underhåll från framsidan
• åtkomst för modulär utbyte
• dolda strukturella stöd

Detta gör att ingenjörer kan bibehålla full visuell kontinuitet utan att offra underhållspraktikalitet.

Resultatet är en komplett 360°-displayyta utan synliga tomma områden.

Varför små LED-moduler är så viktiga i sfäriska displayar

Den grundläggande orsaken är enkel:

Mindre moduler skapar en jämnare geometrisk approximation.

När modulstorleken minskar:

• blir krökningen mer naturlig
• syns sömmarna mindre
• ökar strukturell flexibilitet
• förbättras visuell kontinuitet

Därför bygger allt fler högkvalitativa sfäriska LED-skärmar i allt större utsträckning på:

• miniatyr-LED-moduler
• hexagonala strukturer
• anpassade oregelbundna kabinetter

i stället for traditionella rektangulära LED-paneler.

Framtidens sömlösa sfäriska LED-teknik

När mikro-LED och COB-miniatyrisering fortsätter att utvecklas kommer sfäriska LED-skärmar att bli ännu mer sömlösa.

Framtida utveckling kan inkludera:

• sfäriska skärmar med extremt liten pixelavstånd
• fullständigt integrerade böjda substrat
• AI-stödd pixelmappning
• geometrisk korrigering i realtid med anpassningsförmåga

Till slut kan sfäriska LED-system uppnå nästan perfekt visuell kontinuitet utan synlig segmentering från vilken betraktningsvinkel som helst.

För tillfället är dock kombinationen av:

• små oregelbundna moduler
• precision Mechanical Engineering
• avancerad pixelmappning
• anpassat 360°-innehåll

förblir nyckeln till att skapa verkligt immersiva sfäriska LED-displayar utan svarta kanter.
