Vad är gemensam katod och gemensam anod i oregelbundna LED-skärmar?

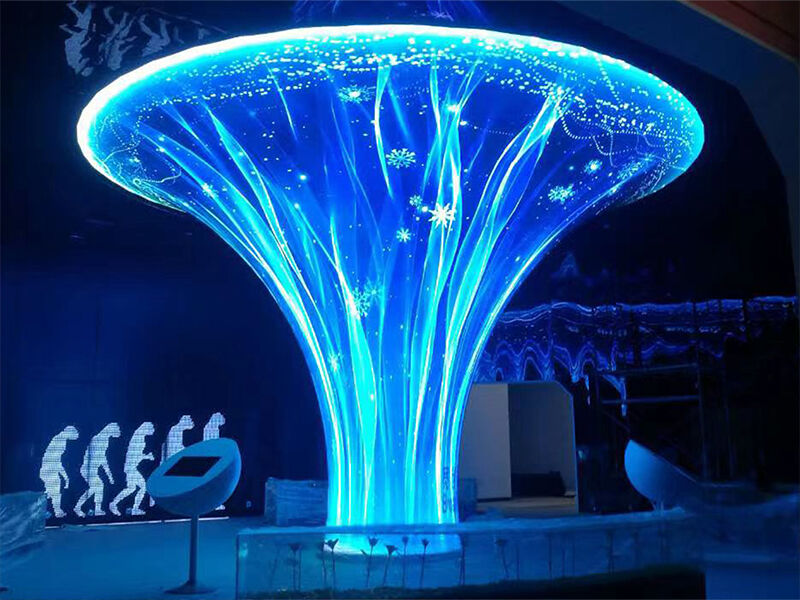

Gemensam katod och gemensam anod är två grundläggande LED-drivkretskonstruktioner. Oregelbundna LED-display — inklusive böjda skärmar, sfäriska LED-skärmar, cylindriska displayar och kreativa LED-installationer — följer också dessa samma elektriska principer inuti sina moduler.

Valet mellan gemensam katod och gemensam anod påverkar dock direkt efforförbrukningen, värmeutvecklingen, stabiliteten och den totala skärmens prestanda.

1. Vad är en LED-display med gemensam katod?

I en konstruktion med gemensam katod är alla LED-katoder (negativa poler) sammankopplade till en gemensam gemensam terminal.

Den gemensamma katoden är vanligtvis kopplad till jord (GND). För att tända en specifik LED skickar systemet ett högnivåsignal till LED:s anod (positiv pol).

Strömriktning

Strömmen flödar i denna riktning:

Anod → LED → Katod → Jord

Viktiga egenskaper hos tekniken med gemensam katod

Lägre strömförbrukning

En av de största fördelarna med gemensam katod-teknik är energieffektivitet. Moderna oregelbundna LED-skärmar och kreativa LED-displayar använder ofta denna design eftersom den kan minska energiförbrukningen med cirka 30–50 % jämfört med gemensam anod-system.

Lägre värmeutveckling

Eftersom systemet förbrukar mindre effekt genererar det också mindre värme. Detta blir extremt viktigt för oregelbundna LED-displayar, eftersom deras unika konstruktion ofta lämnar begränsat utrymme för ventilation och kylning.

Bättre värmehantering

Lägre driftstemperaturer förbättrar värmeavledningen och bidrar till att säkerställa stabil prestanda under långa driftperioder.

Längre LED-livslängd

Minskad värme hjälper till att bromsa LED:s ljusförsvagning och förlänger displayens livslängd.

Mer komplex drivdesign

Varje LED kräver en separat anoddrivningsledning, vilket gör att kretskonstruktionen blir något mer komplicerad.

2. Vad är en LED-display med gemensam anod?

I en design med gemensam anod är alla LED-anoder (positiva poler) sammankopplade som en gemensam anslutning.

Den gemensamma anoden är vanligtvis ansluten till den positiva strömförsörjningen (VCC). För att aktivera en specifik LED skickar systemet ett lågnivåsignal till LED:s katod (negativa polen).

Strömriktning

Strömmen flödar i denna riktning:

Strömförsörjning → Anod → LED → Katod → Driver-IC

Nyckelfunktioner för gemensam anod-teknik

Mogen och traditionell teknik

System med gemensam anod har funnits i många år och används fortfarande på bred front i traditionella LED-moduler och digitala displayar.

Lägre tillverkningskostnad

Kretsstrukturen är relativt enkel, vilket bidrar till lägre produktionskostnader.

Enklare kablingslayout

Eftersom alla positiva poler är sammankopplade kan ingenjörer förenkla vissa kablingsanordningar.

Högre strömförbrukning

Jämfört med system med gemensam katod förbrukar system med gemensam anod mer el och genererar mer värme.

Större krav på kylning

Den högre termiska effekten ökar kylkraven, särskilt i kompakta eller inneslutna displaystrukturer.

3. Gemensam katod jämfört med gemensam anod i oregelbundna LED-skärmar

Varför föredrar oregelbundna LED-skärmar gemensam katod-teknik?

Moderna oregelbundna LED-display föredrar alltmer gemensamma katod-lösningar av flera viktiga skäl.

Begränsat utrymme för värmeavledning

Kreativa LED-strukturer innehåller ofta böjda ytor, kompakta interna layouter och anpassade ramverk. Dessa designval lämnar mindre utrymme för luftcirkulation och kylsystem.

Därför blir låg värmeutveckling en stor fördel.

Högre krav på stabilitet

Många kreativa LED-projekt drivs kontinuerligt i kommersiella utrymmen, utställningar, scener, museer och arkitektoniska installationer. Stabil drift och energieffektivitet är avgörande i dessa miljöer.

Bättre energieffektivitet

Stora oregelbundna LED-skärmar kan förbruka betydlig el. Gemensam katod-teknik hjälper till att minska de långsiktiga driftskostnaderna avsevärt.

Längre displaylivslängd

Lägre temperaturer minskar LED-åldring och ljutfadning, vilket bidrar till att bibehålla ljusstyrkekonsekvensen över tid.

Slutsats

Den grundläggande skillnaden mellan LED-displayar med gemensam katod och gemensam anod ligger i om den gemensamma anslutningen är kopplad till negativ sidan eller positiv sidan av kretsen.

För oregelbundna LED-skärmar har gemensam katod-teknik blivit en branschtrend eftersom den ger lägre efforförbrukning, minskad värmeutveckling, förbättrad stabilitet och längre livslängd.

Även om system med gemensam katod vanligtvis är dyrare och kräver mer komplexa drivkretsar gör deras fördelar dem idealiska för moderna högklassiga kreativa LED-displayprojekt.
