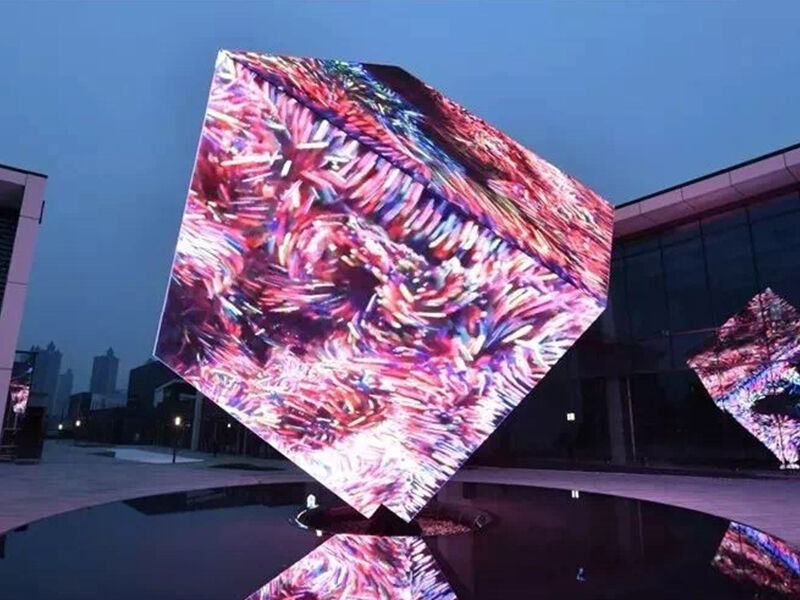

Hur man skapar en konfigurationsfil för en kubformad LED-skärm

Kubformade LED-skärmar väcker omedelbart uppmärksamhet eftersom de ger immersiva 3D-visuella effekter från flera betraktningsvinklar. Att skapa den korrekta konfigurationsfilen för en kubformad LED-skärm kräver dock noggrann planering, exakt mappning och rätt konfiguration av styrenheten. Den här guiden förklarar hela processen steg för steg.

Vad är en konfigurationsfil för en kubformad LED-skärm?

En konfigurationsfil lagrar alla nödvändiga visningsparametrar, inklusive:

• Skåpupplösning
• Inställningar för mottagarkort
• Modulens dimensioner
• Signalvägledning
• Mappningskoordinater
• Rotationsriktning
• Information om svepmodus

Utan en korrekt konfigurationsfil kan kubskärmen inte visa synkroniserat innehåll på rätt sätt.

Steg 1: Bestäm kubens struktur

Definiera först kubens dimensioner.

Till exempel:

• Varje sida använder 4 × 4 LED-kabinetter
• Varje kabinettupplösning är 128 × 128

Därefter blir upplösningen på ena sidan:
$(4×128)×(4×128)$(4×128)×(4×128)

Eftersom en kub innehåller flera ytor måste tekniker beräkna varje yta separat.

Steg 2: Tilldela kabinettantal

Märk därefter varje kabinett fysiskt.

Professionella installatörer gör vanligtvis följande:

• Börja från nedre vänstra hörnet
• Följ signalflödets riktning
• Numrera kabinetten sekventiellt
• Markera datakabelns vägar tydligt

Denna process förhindrar kartläggningsförvirring under programvarukonfigurationen.

Steg 3: Konfigurera mottagarkort

Öppna LED-kontrollprogramvaran och konfigurera:

• Kabinettets bredd och höjd
• Modulernas placering
• Datapolaritet
• Färgordning
• Scanningsläge
• HUB-kortstyp

Ladda sedan upp smarta inställningar till alla mottagarkort.

Om ett mottagarkort använder felaktiga parametrar kan hela kubens yta visa ovanlig innehåll.

Steg 4: Skapa koordinater för kubmappning

Cube LED-skärmar kräver mappning av flera ytor.

Tekniker skapar vanligtvis:

• Koordinater för framsidan
• Koordinater för baksidan
• Koordinater för vänster- och högersidan
• Koordinater för ovansidan

Vissa avancerade projekt använder också:

• 3D-UV-mappning
• Omvandling av rumsliga koordinater
• Realistiska renderingsmotorer

Detta tillvägagångssätt säkerställer sömlös videouppspelning över anslutna kubytorytor.

Steg 5: Konfigurera rotation och orientering

Olika kubsidor kräver ofta olika rotationsvinklar.

Till exempel:

• Framsidan: 0°
• Högersidan: 90°
• Baksidan: 180°
• Vänstersidan: 270°

Felaktiga rotationsinställningar ger upphov till:

• Upp-och-ned-videor
• Brutna kantövergångar
• Felaktig animering

Verifiera därför varje yta noggrant med hjälp av testmönster.

Steg 6: Exportera konfigurationsfilen

När alla inställningar är klara:

1. Spara projektet
2. Exportera mottarkortsfilen
3. Säkerhetskopiera konfigurationspaketet
4. Lagra processorförinställningar separat

De flesta LED-styrsystem stödjer export av:

• RCFG-filer
• RCFGX-filer
• CON-filer
• Säkerhetskopior av skärmtopologi

Säkerhetskopior förenklar framtida underhåll avsevärt.

Steg 7: Utför slutlig skärmtestning

Testa till slut kubens display med hjälp av:

• Dynamisk rörelsevideo
• Kantjusteringsrutnät
• Rotationsanimationer
• RGB-helskärmsmönster

Kontrollera:

• Hörnsynkronisering
• Ytkontinuitet
• Ljusstyrkekonsekvens
• Signaldröjsmål

Endast efter att dessa tester har slutförts bör operatörer distribuera kommersiellt innehåll.

Slutsats

Att skapa en konfigurationsfil för en kubformad LED-skärm kräver korrekt kabinettmappning, riktiga parametrar för mottagarkortet och exakta inställningar för ytvridning. När tekniker noggrant ordnar topologin och systematiskt verifierar varje koordinat kan kubformade LED-skärmar leverera imponerande, immersiva visuella effekter med stabil långtidsprestation.
